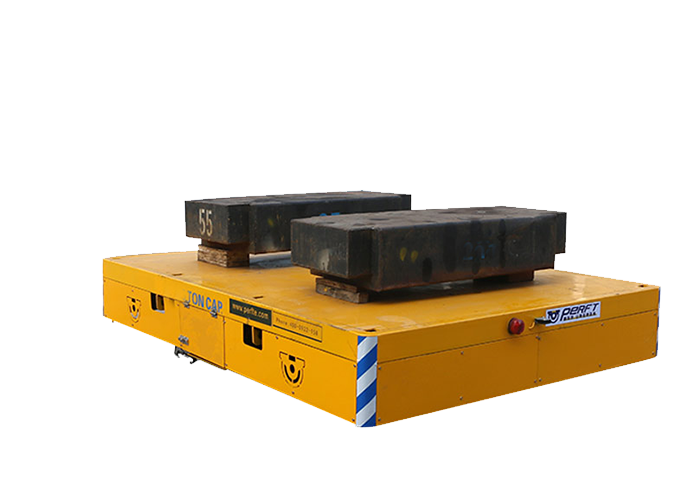

重型AGV自動化平板車

適用物料：鋼卷、鋁卷、鍍鋅卷、變壓器、電纜盤、鑄造件、電機、集裝箱、車廂、壓力容器等

供電型：蓄電池供電

操作方式：
磁條導航、激光導航
運行速度
20-30m/min(可調） .
滿載運行時間：
6H

產品介紹
案例現場
產品特點
產品參數

產品介紹

AGV智能無軌電動平板車是一種以鋰電池作為電源，電機減速機作為驅動系統，實心包膠車輪直接在地面行走的轉運車，其運行不受限制，進口的車輪保護地面不受損壞，360°原地轉彎適應狹小的空間運行，360度多方位防護、遇人自動停止等功能，解決了運行過程中的安全問題。觸摸屏、搖桿操作等設計使操作更加人性化。全自動化無人操作的功能讓它更加智能，嫣然成為工業4.0時代的產物。適應爬坡、防爆、粉塵等各種場合，150T大載重量的誕生，使其躍居車間搬運設備的重要位置，成為了“質量”的代名!

工作原理

采用四輪驅動，轉向依靠兩主動輪的差速實現。轉向靈活，又有足夠的穩定性。定位方案采用磁釘導航定位，可增加視覺導航實現精確定位。增加色帶的情況下，能夠實現自動導航。頂升機構采用凸輪機構，結構簡單，同時控制凸輪旋轉的電機旋轉方向不必變換，只需朝一個方向旋轉就可以實現頂升機構的往復直線運動。

案例現場

項目地點：深圳車間AGV自動化平板車
運輸工件：機器
轉彎原理：差速

介紹：客戶購買AGV自動化平板車主要運機器設備，由于機床比較大，起重機來回吊裝運輸不方便，采用無軌平車運輸起來方便高效。

產品特點

高性能控制系統或選配控制系統，模塊化設計，可靠性高，容易維護。
加裝安全防撞條，如撞上障礙物，在機械防撞機構作用下，小車立刻停止
可根據光電或雷達障礙物檢測傳感器感應到前方路況自動減速或停止。
物流系統集成強，各種電池續航能力高，一次充電可連續運行6小時！

產品參數

重型AGV自動化平板車

產品名稱	重載AGV
車體尺寸	可定制
額定牽引	》M20噸（地面摩擦系數≥0.6〉
速度調節	0m/min- 25m/min 可調節
驅動方式	舵輪驅動
引導方式	地面磁帶導航
導引精度	± lOmm
定位精度	± 10mm
行走方向	前進、拐彎、后退
聲音提示	運行、障礙、停車采用不同聲音（音樂）
控制方式	PLC
操作方式	面板控制按鈕、觸摸屏
充電方式	自動充電
充電電壓	AC-220V
工作電壓	DC-24V
供電方式	鋰電池
電量顯示	電量低、電量不足報警
地址辨別	RFIDtag
裝載方式	自動對接方式
其他防護	脫軌保護、緊急停車
多級安全防護	軟件保護	磁帶缺損，瞬時糾偏，部件故障，通訊故障，離線保護
	硬件保護	三色燈，聲光報警
		急停開關
		遠距離安全掃描檢測防撞（可調）
		近距離機械觸邊防裝保險杠
使用環境	室內，溫度:T0?45七，相對濕度：40%?80% （不結露）無水無油干燥地面，驅動輪與地面摩擦系數≥0.6
工作噪聲	正常運行低于70Db（A）
設計壽命	〉10年
